COMPASES, TRANSPORTADORES LETRAS Y NUMEROS

El compas es uno de los principales instrumentales de dibujo, Esta constituidos por brazos articulados en su parte superior, de manera que pueda regularse la separación o abertura de dichos brazos.

El compas se utiliza para el trazo de circunferencias o arcos de circunferencias.

Existen diversos tipos de compas, pero generalmente se prefieren aquellos que tiene rotula para los brazos plegables, o articulados y que además tiene puntas de acero, graduables por medio de un tornillo, de ajuste lateral en uno de sus brazos y con aditamento para colocar las tiralíneas, la barra de extensión y el portaminas con el trazo del lápiz.

Todos estos accesorios se sujetan al compas por medio de un tornillo de sugestión y por sus espigas que deben ajustarse perfectamente.

DIVISOR O COMPAS DE PUNTA

Este tipo de compas también tiene marcada utilidad en el dibujo. Se emplea principalmente para dividir líneas rectas o curvas en partes iguales, para tomar medidas, ubicar centros, para transportar medidas y para realizar espaciados o separaciones.

USO DEL COMPAS

       -          Nivelación de puntas                                         -          Forma de tomar el compas

-          La alargadera se utilizara para trazar circunferencias de gran diámetro, disponiendo los ejes del mango aguja y portaminas o tiralíneas paralelas entre si y perpendiculares al plano del papel

TRANPORTADORES

Llamamos transportador, generalmente a un semicírculo recortado en metal, o material plástico y que lleva grabadas 18diviciones iguales cada una de las cuales corresponden a un grado

El transportador lo usamos para medir  ángulos, dividir circunferencias, construir polígonos, etc.

USO DEL TRASPORTADOR


GOMA DE BORRAR

Son implementos hechos de goma para borrar trazos de lápiz o tinta. Están fabricados en varios grados de dureza por ser usados en forma manua.

También hay maniquiillas eléctricas para borrar áreas grandes siendo la consistencia de la goma la misma de las anteriores

FORMA CORRECTA DE BORRAR

Al hacer la operación de borrar, debe poner los dedos de la izquierda apoyando el papel para evitar que el movimiento del borrador corrugue el papel y malogre el acabad.

LETRAS Y NUMEROS

LETRAS DE DIBUJO

Si bien el dibujo técnico es un lenguaje grafico por medio de líneas debidamente interpretadas para completar su descripción nos valemos de las letras y números para poner dimensiones, notas o nombres de piezas materiales etc.

TECNICA DEL TRAZADO

Para trazar letras se debe seguir la técnica que se indica en esta página

ELEMENTOS ANGULARES

Trazar la linea bicestriz de un angulo dado
sea el angulo BAC, cuya bisectriz deseamos trazar
Procedimiento
- Con un radio cualquiera y haciendo centro en el vertice del angulo, trazar un arco formando los puntos D y E
- Con el mismo radio se va haciendo centros en el vertice D y E hasta formar en circulo F
- Uniendo con una linea el vertice A con F se habra trazado la bisectriz pedida.
Dividir un angulo recto en tres partes iguales
Sea el angulo ABC recto
Procedimiento
- Con un radio cualquiera y centrado en , trzar un arco formando los puntos D y E.
-Con el misno radio y haciendo centros en D y E  establecer los puntos FyG sobre el arco
-Trazando lineas desde B hacia Fy G respectivamente, se ha bra dividido el angulo en tres partes iguales

Transportar un angulo a una recta dada

Sea el angulo ABC y la recta B' C'.

 Procedimiento
-Haciendo centro en B del angulo dado trazar un arco de radio cual quiera formando los puntos E y D.
-Con el mismo radio trazar un arco en la recta B' C'
-Transportar el radio ED del primer angulo para establecer E'D'.
-Uniendo B'E' con una recta se habra trazado el angulo pedido.

Lineas

Clases de Lineas
Las lineas usadas en dibujos, sea por su espesor o por su forma, indican algo especifico; por lo tanto, podemos contar con un alfabeto de las lineas, que debemos conocer perfectamente antes que nada las lineas tambien estan normalisadas para su uso. Acontinuacion estan las claces de lineas normalisadas.

En la tablaanterior se ha presentado las clases de lineas y para cada una de ellas se ndica una correspondiente uso tipico. En la segunda columna de la Tabla se indica la proporcion de anchura cada linea con respecto a la marca con A, consideradacipal.

Uso de Lineas normalisadas:
la figura inferior es un ejemplo de la aplicacion de las lineas recomendadas, los dibujos asi hechos se comprenderan mejor y alcansaran mejor armonia en el conjunto.
Construcciones Geometricas:

Elementos lineales:
Dividir una recta en dos partes iguales:
Sea la recta AB.

Procedimiento:
-Con el compas tomar un radio mayor que la  mitad de la recta dada, hacer centro en los extremos de la misma trasando arcos que se corten en los puntos c y p; unir dichos puntos con una recta cortando en p.
Asi la recta AB a sido dividida en dos partes iguales.


Levantar una perpendicular desde un punto dado desde una recta:
Sea la recta AB en el punto P sobre el cual debe levantarse la perpendicular.

Procedimiento:
-Haciendo centro en P; con una radio cualquiera; ubicar los puntos C y D .
-Con un radio un poco mayor y haciendo centros en C y D establecer el punto E.
-Uniendo los ùntos E y P tenemos la perpendicular pedida.





Levantar una perpedicular en el extremo de una recta:
Usa la recta AB, cuyo extremo B se debe levantar una perpendicular.

Porcendimiento:
-Determinado el punto C a ojo, fuera de la recta
-Haciendo centro en C;con un radio CB, trasar una semicircunferencia formando el punto D
-Trazar por ños puntos D y C cortando el arco en E.
-Unir los puntos E y B con una recta; dicha linea sera de perpendicular medida

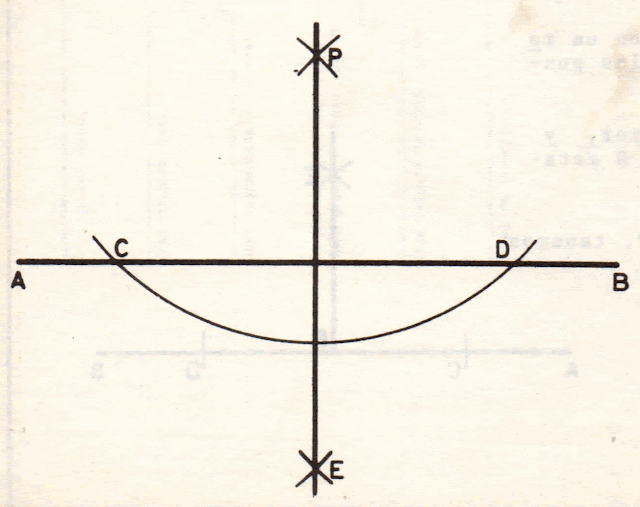

Trazar una perpendicular a una recta desde un punto situado fuera de ella:
Sean la recta AB y el punto P situado fuera de ella

Procedimiento:
-desd el punto P trazar un arco con radio cualquiera estableciendo los puntos C y D
-Haciendo centros en C y D formar el punto E
-Uniendo P y E se habra trazado la perpendicular perdida.


Trazar una paralela a una recta dada por una distancia:
Sea AB la recta y C la distancia del punto a la recta

Procedimiento:
-Trazar dos arcos con radio C haciendo centros sobre la recta dada
- Trazar una recta tangente a los arcos : esta linea sera la paralela pedida

Trazar una paralela a la recta FGpor el punto C
Procedimiento:
-tenemos un punto cualquiera en la recta FC tal como A
-Hciendo centro en la A y con un radio  r = AC, trazamos un arco que corta a la recta FG, determinando el pùnto B.
-Hacemos el mismo procedimiento, hjaciendo centro en B y en C respectivamente determinando el puneto D .
-Unimos C y E con una recta, la cual sera la paralela pedida.

Enlaces de lineas
Importancia del trazo
Lacontinuidad de trazo entre una recta y una curva o viceversa, o o de dos arcos en el sentido inverso, es  tan importante que requiere adoptar una tacnica para su trazo.



Un enlace de lineas correcto se logra estableciendo el punto exacto donde se centraráel compás trazando paralelas igual al ejemplo:

El dibujoTecnico y sus medios

El dibujo es el lenguaje grafico con el que representamos y expresamos la forma, el tamaño y el color de un objeto, mediante lineas, colores, sombras, simbolos convenciones, etc. Este lenguaje grafico no puede leerse en voy alta, sino que debe completarse adquiriendo un conocimiento visual del objeto.


El dibujo en general
Dibujo Artistico: Se caracteriza por ser un representacion picorica, un medio de expresion estetica. En este tipo de dibujo el artista se esfuerza por tener un cuadro o un dibujo ( acuarelas, lienzos, murales, afiches, etc), para cuando nosotros lo observemos tengamos la misma expresion mental que la producida por el dibujo.

Materiales e Instrumentos
Generalidades: al haer un dibujo tecnico tenemos que emplear instrumentos, equipos y materiales adecuados para conseguir la precision de los dibujos y la plena saticfaccion de quien ejecute el trabajo.
A continuacion daremos a conocer los principales instrumentos y materiales que necesitamos en nestro curso de dibujo

Papeles para dibujo
Existe en el mercado una variedad de papeles disponibles que se diferencian por un tipo, peso y color, Se venden en pliegos y rollos.
En cuanto a sus tamaños tenemos que hacer notar que exixten tamaños estandar para dibujos de sistema A.S.A y tamaños estandar para dibujos dibujos del sistema D.I.N.

Tamaños estandar de papeles para dibujos en el sistema A.S.A.
                             - Tamaño A                8 1/2  x 11''
                              - Tamaño B               11'' x 17''
                             - Tamaño C                17''x 22''
                             - Tamaño  D               22'' x 34''
                              - Tamaño E                34'' x 44''

Tamaño estandar de papeles para dibujos, en el sistema D.I.N.
                               - TamañoAO        841 x 1187mm
                                - TamañoA1        594 x 841mm
                                - TamañoA2        420 x 594mm
                                - TamañoA3         297 x 420mm
                                - Tamaño A4        201 x 297mm
                                 - Tamaño A5       148 x 201mm
                                 -Tamaño A6        105 x 148mm

Formatos y cajetines

A una hoja completa de dibujo técnico le corresponde un cajetín. Este se encuentra en la parte superior derecha de la hoja puesta en posición horizontal (I)

En la posición vertical de la hoja DIN A4 el cajetín se encuentra en la parte inferior derecha (II)

El cajetín también puede encontrase en la parte inferior a lo ancho de la hoja, como se demuestra en el dibujo con líneas de trazos (III)

DISTRIBUCION DE UN CAJETIN

Si el dibujo esta representada la pieza de trabajo comprendiendo varias piezas, se necesita una lista según el Din 6863. Esto significa la relación de la diferentes partes de la pieza de trabajo con indicaciones de cantidad , nombre material número de orden etc

 Si todas la piezas de la lista se encuentran en un solo dibujo  se une la lista con el cajetín. Obsérvese en el caso 1 a secuencia de la cifras según su orden en caso de que se trabaje con una lista aparte del dibujo el orden de  numeración es de arriba abajo.

En el dibujo se indican las medidas del cajetín que usa el instituto peruano Alemá.

IMPORTANCIA DE DIBUJO

Es de suma importancia que nosotros sepamos ejecutar y entender un dibujo industrial. Un dibujo industrial debe ser exacto, claro e indicar obligatoriamente todos los detalles y datos necesarios para su ejecución en el taller.

Objetivos del dibujo técnico

Un dibujo industrial debe estar correctamente ejecutado de tal manera que no tenga que prestarse a varias interpretaciones y que cuando este dibujo sea observado por varias personas todas ellas leguen a una misma conclusión.

Lápices de dibujo

Par la realización y obtención de un buen dibujo industrial debemos utilizar lápices de excelente calidad, de minas uniformes y de manera suave para su afilado correcto

Los lápices en el comercio se encuentran graduados por medio de letras y números de la siguiente manera:

Los lápices duros se utilizan para hacer los trazos suaves y los blandos para aclarar los trazos contorno

Las minas de dibujo debes tener diferentes durezas

HB para líneas gruesas y trazos finales

2H para líneas delgadas y trazos

FORMA DE USAR EL LÁPIZ

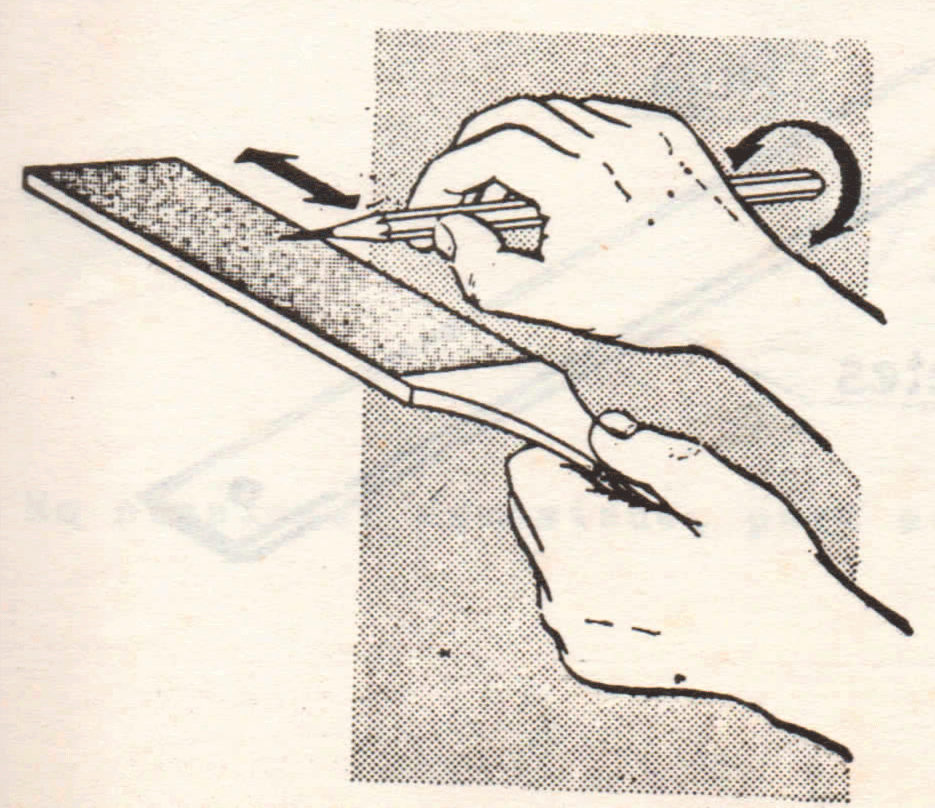

-        El lápiz o portaminas  se utilizara haciéndolo girar sobre el eje, con la finalidad de conseguir líneas uniformes.

-        Para tomar medidas se hará coincidir                    -        Las líneas se trazaran apoyando la mina en la
exactamente la punta de la mina, bien afilada                    mina en la punta de la mina en la arista
con la división  correspondiente de la escala.                    de la regla o plantilla contigua al papel.

-        Generalmente, la precisión y el acabado correcto de un dibujo terminado a lápiz, depende de la forma de afilarlo y, luego, manejarlo, como se observa en las ilustraciones.

 REGLAS

REGLAS EN T

Es un instrumento que sirve para trazar líneas horizontales y para apoyar en las escuadras.

PARTES DE LAS REGLAS EN T

Consta de las siguientes partes:

MANEJO DE LA REGLA T

Al hacer los trazos, observar que el lápiz se incline ligeramente en el sentido que se traza la línea, es decir, siempre hacia la derecha.

No presionar demasiado para evitar cansancio en la mano.

ESCUADRAS O CARTABONES

Son plantillas confeccionadas para en celuloide (material acrílico) que tiene la forma de triángulos rectángulos.

Comúnmente se les con el nombre de escuadra de 60° , 30° y 45° respectivamente,

Se Usan para trazar líneas verticales, perpendiculares e inclinadas en combinación con la regla T o con ellas mismas.

FORMAS DE USAR LAS ESCUDRAS

-Presionar la regla T y el cartabón con la mano izquierda y trazar las líneas, tratando de mantener el lápiz perpendicular y ligeramente inclinado hacia adelante

-Tener presente que la regla en T es la base de apoyo de los cartabones.
